盐城DIP加工插件的工艺流程了解下
随着smt加工技术的迅速发展,smt贴片加工逐渐取代了DIP插入式加工。然而,由于PCBA生产中一些电子元器件尺寸过大等原因,插件加工还没有被取代,在电子组装加工过程中仍然发挥着重要作用。DIP插件加工处于smt贴片加工之后,一般采用流水线人工插件,需要很多的员工。

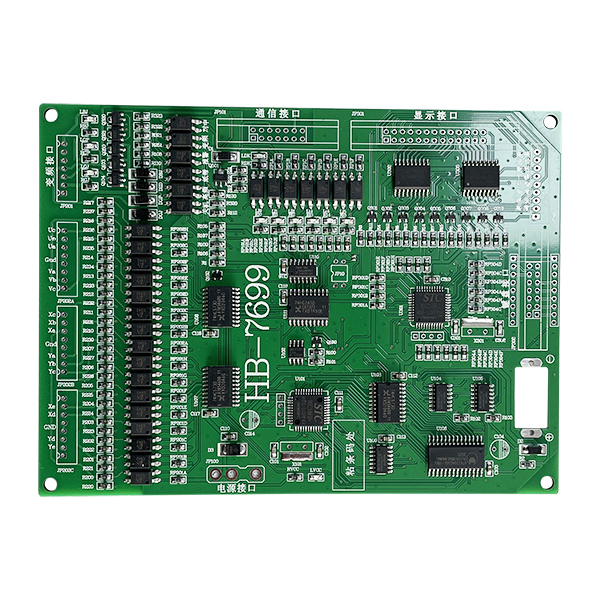

DIP插件加工的工艺流程一般可分为:元器件成型加工→插件→过波峰焊→元件切脚→补焊(后焊)→洗板→功能测试
1、对元器件进行预加工
首先,预加工车间工作人员根据BOM物料清单到物料处领取物料,认真核对物料型号、规格,签字,根据样板进行生产前预加工,利用自动散装电容剪脚机、电晶体自动成型机、全自动带式成型机等成型设备进行加工。
2、插件
将贴片加工好的元件插装到PCB板的对应位置,为过波峰焊做准备。
3、波峰焊
将插件好的PCB板放入波峰焊传送带,经过喷助焊剂、预热、波峰焊接、冷却等环节,完成对PCB板的焊接。
4、元件切脚
对焊接完成的PCBA板进行切脚,以达到合适的尺寸。
5、补焊(后焊)
对于检查出未焊接完整的PCBA成品板要进行补焊,进行维修。
6、洗板
对残留在PCBA成品上的助焊剂等有害物质进行清洗,以达到客户所要求的环保标准清洁度。
7、功能测试
元器件焊接完成之后的PCBA成品板要进行功能测试,测试各功能是否正常,如果检查出功能缺陷,要进行维修再测试处理。
